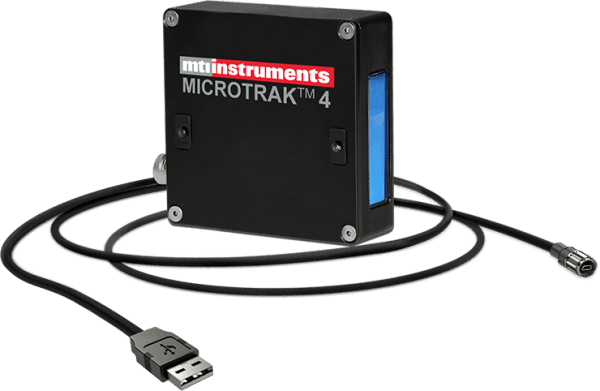

MTI Instruments MicroTrak4：1D激光位移传感器

发布时间：2021-05-27 17:05:34     浏览：2124

MTI Instruments的全新一维 激光位移传感器即便在最困难的应用领域中也能带来出色的速率和精密度，并通过一根USB电线电缆提供数据输出和电源模块。

MTI Instruments Microtrak4是精确测量高度、厚度、位移、振动等的终极一维激光传感器。传感器的帧速率为40K采样/秒。0.03%FSO（满标度输出）的线性度精确且可重复。

此易于设置的精密激光三角测量传感器具备内嵌的5色位置指示器，它能够非常容易地确认初始间隙设置，并在设备维护期间监测基本性能指标，而不需要应用外部结构控制器。


作用

分辨率低至0.03?M。

无单独电源模块–来自计算机USB端口的电源模块，同时带来所有数字输出。

CMOS传感器全帧速率为40000。

从高反射率到钝化表面层的精确可重复精确测量 。

可应用镜面和玻璃化模型。

附加的配置/DAQ软件和DLL为数据采集系统和处理带来最大的操作灵活性。

增益控制电路-自动确认和调整不同类型表面层所需的理想激光功率。

可编程切割时间作用-桥接作用忽略物体上的孔和切口，用作过程间隙调节和精确测量。

不需要控制器-内嵌5色位置指示器，用作确认标称激光间隙设置和距离位置，不需要控制器。

有Windows?XP、Vista、Windows?7和Windows?8兼容软件。

深圳市cq9电子官网入口创展科技有限公司，优势直接渠道提供MTI Instruments订货服务，欢迎咨询。

详情了解MTI Instruments 请点击：/brand/70.html

或联系我们的销售工程师：0755-83642657   QQ: 2295048674



P/N

Model

Measurement Range

Accuracy

Min. Range

Stand-Off

Resolution

Noise

Spot Size

Frequency Response

8000-7040

DTS-025-02

2mm (0.08″)

0.03% FSO

23.75mm (0.93″)

25mm (0.98″)

0.038 ?m

0.05 ?m RMS

28 ?m

40kHZ

8000-7032

DTS-025-04

4mm (0.16″)

0.03% FSO

22.5mm (0.88″)

25mm (0.98″)

0.076 ?m

0.10 ?m RMS

28 ?m

40kHZ

8000-7033

DTS-050-10

10mm (0.39″)

0.03% FSO

43.75mm (1.71″)

50mm (1.95″)

0.191 ?m

0.25 ?m RMS

40 ?m

40kHZ

8000-7034

DTS-050-20

20mm (0.78″)

0.03% FSO

37.5mm (1.46″)

50mm (1.95″)

0.382 ?m

0.50 ?m RMS

40 ?m

40kHZ

8000-7035

DTS-120-20

20mm (0.78″)

0.03% FSO

107.5mm (4.19″)

120mm (4.68″)

0.382 ?m

1.25 ?m RMS

100 ?m

40kHZ

8000-7036

DTS-120-40

40mm (1.56″)

0.03% FSO

95mm (3.71″)

120mm (4.68″)

0.763 ?m

2.5 ?m RMS

100 ?m

40kHZ

8000-7037

DTS-200-100

100mm (3.9″)

0.03% FSO

137.5mm (5.36″)

200mm (7.8″)

1.907 ?m

6.25 ?m RMS

100 ?m

40kHZ

8000-7038

DTS-300-200

200mm (7.8″)

0.03% FSO

175mm (6.83″)

300mm (11.7″)

3.815 ?m

12.5 ?m RMS

130 ?m

40kHZ
