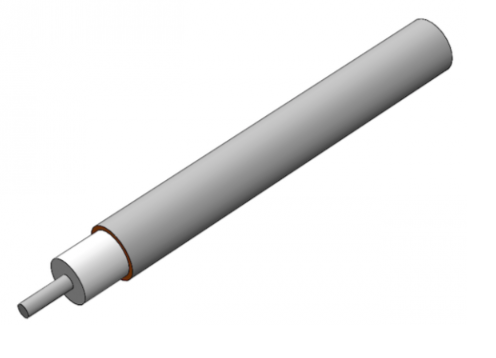

EZ Form半刚性电缆M17/130-00001

发布时间：2022-05-06 17:34:28     浏览：1729

EZ Form提供27根满足MIL-DTL-17标准规定的铜和铝护线套半刚性电缆。M17/130-00001电缆满足或超出Mil标准规范，有各种规格尺寸和表层处理。

为了避免被氧化，EZ Form建议M17/130-00001保持在其原有封装中，并存放在干燥、温度可控的环境中，直到使用。

EZ Form半刚性电缆M17/130-00001是MIL-DTL-17QPL认证的电缆。

美国EZ Form是一家TPC线缆制造厂商，成立于1984年，具备AS9100D航空航天质量体系认证，为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。其产品被广泛应用于军用、航空航天、通信、医疗、仪表和测试领域。

深圳市cq9电子官网入口创展科技有限公司，授权代理EZ Form产品，欢迎咨询。

详情了解EZ Form Cable产品请点击：/brand/78.html

 EZ Form.png


方面

UNITS

M17/130-00001 REV F2

外导体直径

In

.141*

mm

3.58*

中心导体直径

In

0.0362

mm

0.92

介电直径

In

0.1175

mm

2.98



材料

外导体

铜

外导体电镀

Tin

电介质

聚四氟乙烯

中心导体

SPCW

符合 RoHS 标准

Yes



机械特性



温度范围 °C

°C

-40 至 +125

内弯曲半径（最小）

In

0.25

mm

6.35

重量

lbs / 100ft

3.51

kg / 100m

5.22



电气特性**

标称阻抗

欧姆

50.0 +/- 1.0

传播速度

-

69.5%

屏蔽效能

D b

>165

耐电压

VRMS @ 60 Hz

5000

连续工作电压

VRMS Max

1900

最大工作频率

GHz

20

衰减
（db / 100 Ft 典型值）

0.5GHz

8

1.0GHz

12

5.0GHz

29

10.0GHz

45

18.0GHz

65.5

26.5GHz

N/A

40.0 GHz

N/A

50.0 GHz

N/A

65.0 GHz

N/A

90.0 GHz

N/A

功率（Watts Cw
@ 20 °C，最大值）

0.5GHz

600

1.0GHz

450

5.0GHz

180

10.0GHz

120

18.0GHz

83

26.5GHz

N/A

40.0 GHz

N/A

50.0 GHz

N/A

65.0 GHz

N/A

90.0 GHz

N/A
