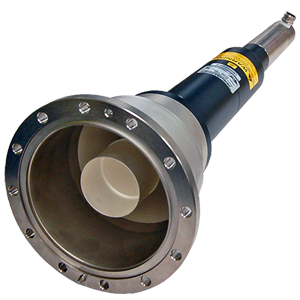

Bird射频80 kW水冷式射频终端

发布时间:2022-07-22 16:55:45     浏览:2136

Bird射频8792负载制定为紧凑型、低VSWR和无辐射终端,主要用于高功率发射装置/传输线操作系统。Bird射频8792几乎不形成环境热能,使组装空间最少且便捷,在任意位置。射频功率在中空电阻膜负载电阻器中转化为热能,并直接被流经它的水吸附。

特征

当热能需要有效地从该范围转移时,宽带水冷负载用作长时间射频消退。

能够轻松携带,在任意位置应用并安装在任意有饮用水源的位置。

6-1/8EIA法兰容许端接高至900MHz80kW全功率。

需要高至每分12加仑(45.6升)的流量。

Bird 射频为全球客户提供快捷简便的RF测试工具,广泛应用于通信、医疗、军用和半导体测试市场。深圳市cq9电子官网入口创展科技有限公司,授权销售Bird产品,欢迎咨询。

详情了解Bird射频请点击:/brand/73.html


产品规格:

编号

8792

项目名

80 kW,水冷终端

额定功率

80 千瓦连续

频率范围和驻波比

最大 1.15 1 kHz - 800 MHz(直流用于连续性检查)

冷却液

饮用水

水温范围

+5  +60°C

水流量

5 °C 时为 9 加仑/分钟,60 °C 时为 12 gpm5 °C 时为 34.2 /分钟,60 °C 时为 45.6 lpm

水线

1/2" FPT 3/4" 软管

连接器

6-1/8 EIA 法兰

输入法兰直径

8-1/8" 直径 (206 mm) 增加大约 1-1/4" (32 mm) 的长度,用于后水配件

方面

34 英寸长 x 5 英寸直径。
864 x 127 毫米


推荐资讯

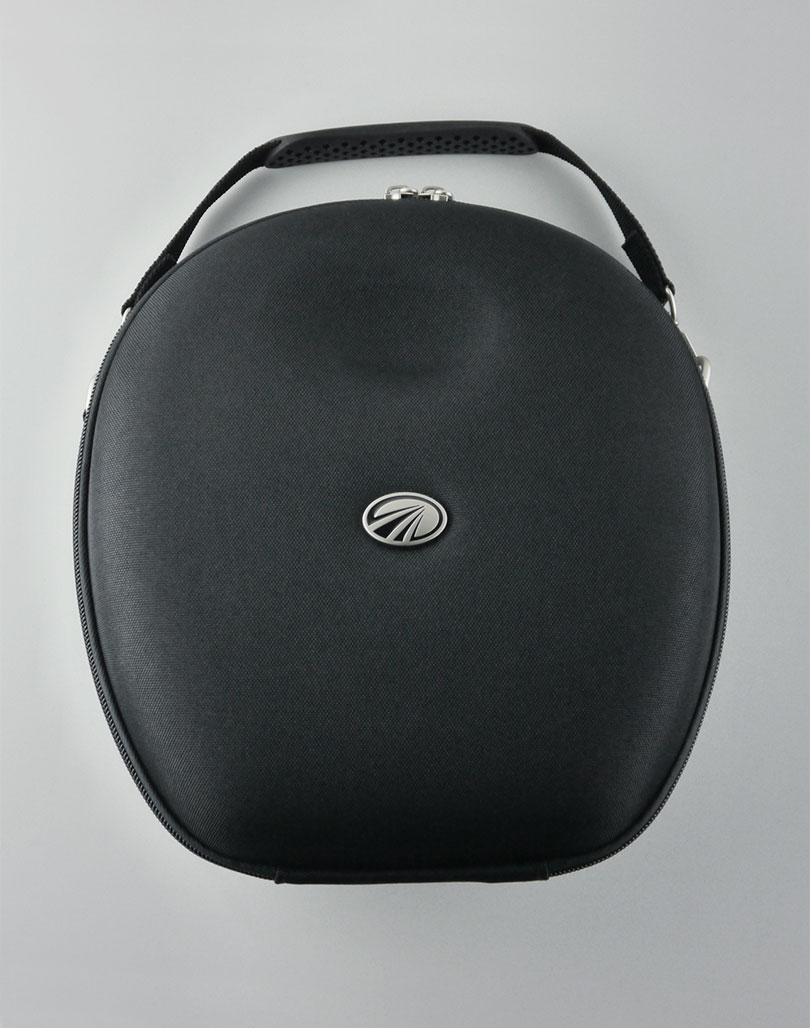

  • Lightspeed Zulu 系列PFX 耳机盒
