Bird射频精密校准组合

发布时间：2022-07-28 16:58:10     浏览：1923

Bird射频的CAL产品系列，校准标准射频终端（或校准组成）稳固、安全可靠、方便应用1.0瓦、DC-6.0GHz高精密射频终端适合于多种射频连接器配置。

特征

DC至6GHz

1.0瓦

组成开短路负载

7/16DIN母射频连接器

高精密品质

方便应用、稳固且安全可靠

Bird 射频为全球客户提供快捷简便的RF测试工具，广泛应用于通信、医疗、军用和半导体测试市场。深圳市cq9电子官网入口创展科技有限公司，授权销售Bird产品，欢迎咨询。

详情了解Bird射频请点击：/brand/73.html


编号

项目名

接口规格 Ω

回波损耗

频率范围

CAL-FE-C

校准标准端接，(F) 7/16 DIN

50

lS11l ≥42dB 至 2.5 GHz
lS11l ≥ 38dB，2.5GHz 至 6 GHz

DC-6GHz

CAL-ME-C

校准标准端接，(M) 7/15 DIN

50

lS11l ≥42dB 至 2.5 GHz
lS11l ≥ 38dB，2.5GHz 至 6 GHz

DC-6GHz

CAL-FN-C

校准标准终止，(F) N

50

lS11l ≥42dB 至 2.5 GHz
lS11l ≥ 38dB，2.5GHz 至 6 GHz

DC-6GHz

CAL-MN-C

校准标准终止，(M) N

50

lS11l ≥42dB 至 2.5 GHz
lS11l ≥ 38dB，2.5GHz 至 6 GHz

DC-6GHz

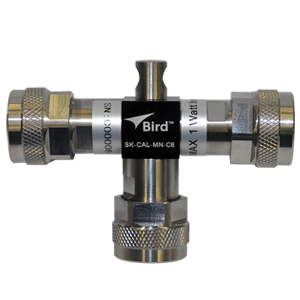

SK-CAL-MN-C6

三合一校准标准终端

50

≤ -35dB (驻波比 ≤ 1.032)

DC-6GHz
