IR2113PBF 600V高低边驱动器IC

发布时间：2024-02-02 09:14:47     浏览：1555

IR2110/IR2113是高压、高速功率MOSFET和IGBT驱动器。它们具有独立的高低侧参考输出通道，采用专有的HVIC和闩锁免疫CMOS技术，因此具有非常坚固的单片结构。高低边栅极驱动器IC，可用于控制MOSFET和IGBT.

IR2110/IR2113的逻辑输入与标准CMOS或LSTTL输出兼容，最低工作电压可达3.3V。输出驱动器具有高脉冲电流缓冲级，旨在最小化驱动器交叉导通。传播延迟匹配功能可以简化在高频应用中的使用。

对于高侧配置的n通道功率MOSFET或IGBT，IR2110/IR2113提供了浮动通道，其工作电压高达500伏甚至600伏。这使得它们非常适用于需要高压、高速功率开关的应用场合。

IR2110(S)PbF/IR2113(S)PbF

特征：

?浮动通道设计用于自启动操作，可在+500V或+600V下完全工作，可耐受负瞬态电压dV/dt免疫

?栅极驱动供电范围从10到20V

?两个通道的欠压锁定

?3.3V逻辑兼容独立逻辑供电范围3.3V至20V逻辑和电源接地±5V偏移

?CMOS施密特触发输入与下拉

?按周期边触发的停机逻辑

?两个通道匹配的传播延迟

?输出与输入相一致

选型：

IR2110STRPBF

IR2110SPBF

IR2113STRPBF

IR2113SPBF

IR2110PBF

IR2113PBF

深圳市cq9电子官网入口创展科技有限公司，优势分销Infineon英飞凌部分产品线，快速交付，欢迎联系。

上一篇: Sensata森萨塔PTE7100系列全密封压力传感器

下一篇: Renesas瑞萨RH850系列汽车MCU微控制器

推荐资讯

  • AD4002模数转换器ADI
    AD4002模数转换器ADI 2023-08-29 16:47:09

    ADI?的AD4002/AD4006/AD4010是高精度、高速度、低能耗、18位、EasyDrive、高精密逐渐接近存储器(SAR)模数转换器(ADC)，选用单电源VDD使用。

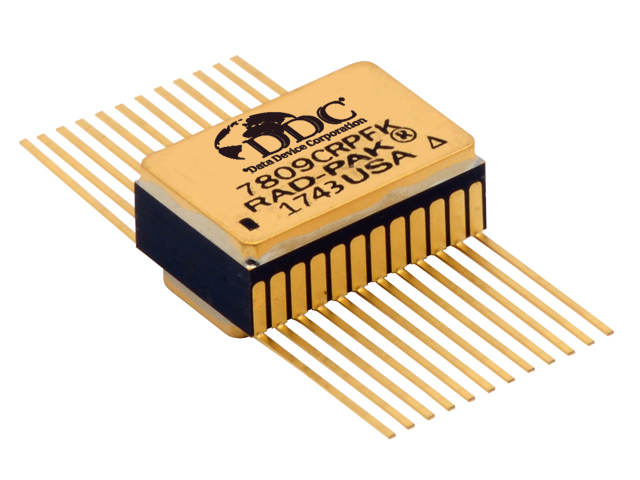

  • 7809C 16 位闩锁免疫模数转换器DATEL
