MTI-milliren404系列TCXO温补晶振

发布时间：2024-02-19 13:44:50     浏览：1734

　　MTI-Milliren404系列TCXO是一款温补晶体振荡器，专门用于提供高精度的时钟信号。这个系列的TCXO具有温度补偿功能，能够保持稳定的输出频率，即使环境温度发生变化。TCXO通常用于要求高精度时钟同步的应用领域，例如通信、导航、卫星、军事和航空航天等。

特征

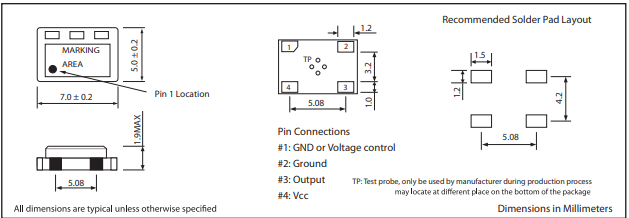

  • 符合 RoHS 标准，在宽温度范围内具有严格的稳定性，7 mm x 5 mm

  • 用于电气频率调节的电压控制选项

  • 无引脚芯片载体 （LCC） 超小型封装，工业标准封装

  • 体积小、外形扁平、重量轻、功耗低



规范
参数可用范围
频率范围10 MHz 至 27 MHz
标准频率12.6/12.8/13.0/14.4/14.85/16.8/19.2/19.44/19.68/19.8兆赫


输入电压 （Vcc）5.0 V ±5%;3.3V±5%;3.0V±5%;2.8V±5%
输入电流2.0 mA（最大值，3 V（25°C）


频率稳定性与温度的关系±1.5 页/分钟;±2 页/分钟;±2.5 页/分钟;±5 页/分钟;
温度范围0°C至70°C;-40°C至85°C;0°C至50°C;-30°C至75°C
标准稳定性±2.5 ppm / -30°C 至 75°C


频率与电压最大 ±0.2 ppm / V ± 5%
频率与负载最大 ±0.2 ppm / 10 kOhms 或 10 pF ±10%
老化±1 ppm 25°C 时每年最大值


输出负载10 kOhms 或 10 pF ±10%
输出波形削波正弦波
输出电平Vcc=5.0V时最小值为1.0Vp-p;Vcc=3.3V时最小值为0.8Vp-p


可控频率选项±10 ppm 最小过控电压范围
控制电压 （Vc）Vcc = 5 VDC 时为 2.5±2.0 VDC;
Vcc = 3.3 VDC 时为 1.65±1.5 VDC
Vc在Fnom时的可设定性，25°C2.5±0.5 V DC 用于 5.0V 部分;1.65±0.4 VDC 用于 3.3V 部分
