LSJ74,SST74超低噪声单P通道晶体管Linear Systems

发布时间：2024-05-23 09:10:10 浏览：2026

　　LSJ74和SST74是单P通道超低噪声晶体管，适用于音频和声学应用。它们具有以下显著的技术特性：

　　1. 超低噪声水平：在1kHz条件下，表现出极低的噪声水平，适用于对信噪比要求高的应用。

　　2. 高增益：LSJ74的典型Gis为22mS，可有效放大信号。

　　3. 高输入阻抗：减少信号源与晶体管之间的信号损失，提高信号传输效率。

　　4. 低电容：减少高频应用中的失真和相位偏移。

　　此外，这些晶体管还具备其他重要的电气特性：

　　1. 最大限制评级：在不同温度下有相应的最大允许工作温度和功耗限制。

　　2. 击穿电压：具有高的栅极到漏极击穿电压，提高在高电压环境中的稳定性。

　　3. 漏电流与栅极电流：在规定条件下的漏电流和栅极电流限制有助于确保其稳定、可靠的工作。

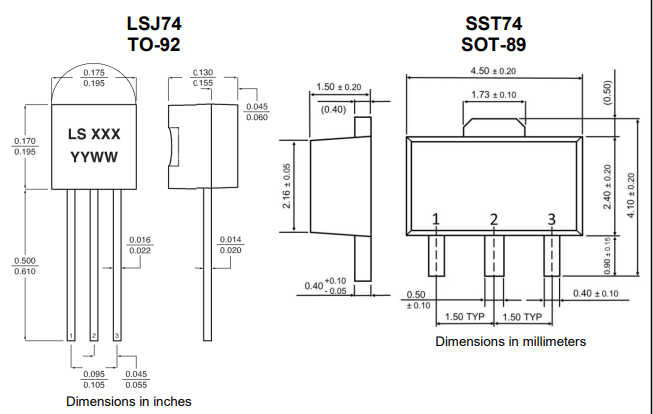

　　LSJ74和SST74可在TO-92和SOT-89封装形式中获得，并提供裸片形式。它们是东芝2SJ74的直接替代品，适用于超低噪声音频/声学应用。

SYMBOL	CHARACTERISTIC		MIN	TYP	MAX	UNITS	CONDITIONS
BVgpS	Gate to Drain Breakdown Voltage		25			V	Vos =0V,lg=100μA
VastoFF	Gate to Source Pinch-off Voltage		0.15		2	V	Vos=-10V,lo=-0.1μA
lDss	Drain to Source Saturation Current	LSJ74A	2.6		6.5	mA	Vpg=-10V,Vgs=0V
		LSJ74B	6		-12
		LSJ74C	-10		20
		LSJ74D	-17		-30
lg	Gate Operating Current			50		pA	VoG=-10V,lo=-1mA
gss	Gate to Source Leakage Current				1	nA	Vos =25V,Vps =0V
Giss	Full Conductance Transconductance		8	22		mS	VoG=-10V,Vcs=0V,f=1kHz
en	Noise Voltage			1.9		nV/VHz	Vos=-10V,lo=-2mA,f=1kHz NBW=1Hz
en	Noise Voltage			4		nV/VHz	Vos=-10V,lo=-2mA,f=10Hz NBW=1Hz
Ciss	Common Source Input Capacitance			105		pF	Vos=-10V,Vcs=0V,f=1MHz
CRS	Common Source Reverse Transfer Cap			32		pF	Vos=-10V,lo=0A,f=1MHz
