QTCT2303S1T-10.000000温补晶振TCXO Q-Tech

发布时间：2024-05-24 09:13:09     浏览：2194

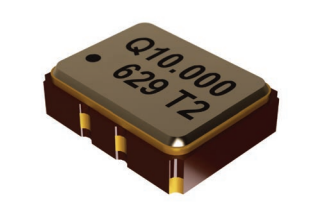

　　QTCT2303S1T-10.000000是一款由Q-Tech公司生产的表面贴装温补晶振(TCXO)，型号为QTCT230。该产品具有以下特点：

　　- 小尺寸设计，适合空间受限的应用。

　　- 提供Clipped Sine波形输出，确保稳定的信号。

　　- 支持2.8V, 3.0V或3.3V电压供应。

　　- 工作温度范围为-40°C至+85°C，可选更严格的温度稳定性选项。

　　- 采用金密封陶瓷封装，提供优异的环境保护和机械强度。

　　- 符合MIL-PRF-55310 Class 3军用级筛选测试，确保高可靠性和稳定性。

　　- 无铅，符合RoHS标准，环保且符合国际标准。

　　- 支持VC-TCXO选项，允许用户通过外部电压控制频率。

　　该产品适用于多种高精度要求的应用，如仪器仪表、导航系统、航空电子设备、通信基站等。

参数信息：

PatametersQTCT230
Output frequency range (Fo)10.000000MHz—45.000000MHz
LogicClipped Sine
Supply voltage (Vdd)2.8,3.0,3.3Vdc±5%
Supply current (Idd)1.5 mAmax.-             <20MHz
2.0  mAmax.-     20MHz~<32MHz
2.5  mAmax.-     32MHz~≤45MHz
VCO Option(Tuning Range)See Part Number on Page 1
Operating temperature (Topr)See Part Number on Page 1
Storage temperature (Tsto)40℃ to+85℃
Start-up time (Tstup)2ms max
Output voltage (Voh/Vol)Vop-p=0.8V
Output Load10k|10pF
Control Voltage to reach Pull Range0.5V min
2.5V max
Control Voltage Impedance500k2 min
Phase Noise typ.at 19.2MHz
  10Hz
  100Hz
  1kHz
  10kHz
  100kHz		-91 dBc/Hz
-116 dBc/Hz
137 dBc/Hz
-149 dBc/Hz
-150 dBc/Hz
Frequency Tolerance (Ftol)at 25℃±2.0ppm
Power Supply Stability±5%(Fpwr)±0.2ppm
Load Stability±10%(Fload)±0.2ppm
Aging±1.0ppm lst year

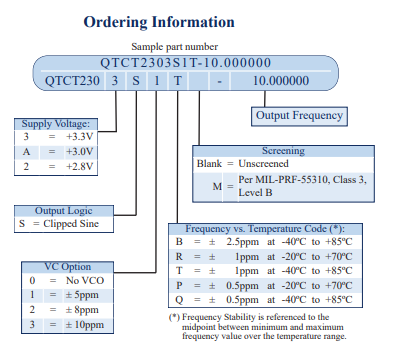

订购指导：

QTCT230订购信息

深圳市cq9电子官网入口创展科技有限公司授权代理销售Q-TECH产品，备件现货，欢迎与业界同行合作。
