OH320-LA-61003CV压控恒温晶体振荡器(VCOCXO)Connor-Winfield

发布时间：2024-07-16 09:22:21 浏览：1840

　　OH320-LA-61003CV是一款高性能的压控恒温晶体振荡器(VCOCXO)，由Connor Winfield公司生产。这款振荡器专为需要极高频率稳定性和精确控制的应用而设计。

　　主要特性：

　　输出频率：提供10.0 MHz和12.8 MHz两种频率选项。

　　电源电压： 3.3 Vdc，适用于低功耗应用。

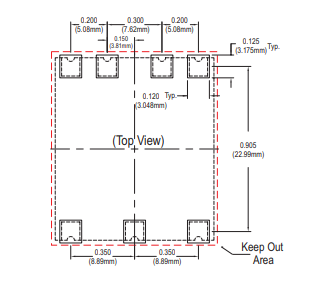

　　封装类型： SM-FR4，尺寸为25.4x22毫米，适合表面贴装技术。

　　频率稳定性： ±10 ppb，确保在各种条件下都能保持极高的频率精度。

　　温度范围： -40至85℃，适合在广泛的温度环境下工作。

　　输出逻辑系列： LVCMOS，与数字系统兼容。

　　接地金属盖：提供额外的电磁屏蔽和保护。

　　RoHS合规/无铅：符合环保标准。

　　操作规格：

　　中心频率(Fo)： 10.0 MHz或12.8 MHz。

　　频率校准@ 25℃： ±0.1 ppm，确保出厂时的精确校准。

　　频率稳定性vs温度： ±10 ppb，即使在温度变化下也能保持稳定。

　　相位抖动： 1.0 ps rms(在10 Hz至Fo/2带宽内)，表明低相位噪声性能。

　　艾伦偏差(Tau=1s)： 2.7E-12至5.0E-12，显示了良好的短期频率稳定性。

　　启动时间： 500 ms，快速启动以减少等待时间。

　　电压控制输入特性(仅VCOCXO)：

　　控制电压范围： 0.0至3.3 V。

　　拉动范围： ±0.4至±0.6 ppm，允许微调频率。

　　输入阻抗： 100K欧姆，适合与各种控制电路接口。

　　这款VCOCXO适用于通信、测量、导航和其他需要高精度频率控制的应用。其紧凑的设计和优异的性能使其成为工业和科学应用中的理想选择。
