MAXM17623/MAXM17624 ?Module降压电源模块

发布时间：2024-08-16 09:41:35     浏览：1159

　　MAXM17623和MAXM17624是Maxim美信喜马拉雅系列的一部分，这是一系列稳压器IC和电源模块，旨在降低工作温度并简化电源设计。这两款产品是高频、同步、降压型DC-DC转换器，集成了MOSFET、补偿元件和电感，适用于2.9V至5.5V的输入电压范围。它们支持高达1A的负载电流，并允许使用低成本的输入和输出小电容。输出电压可以在0.8V至3.3V范围内调节。

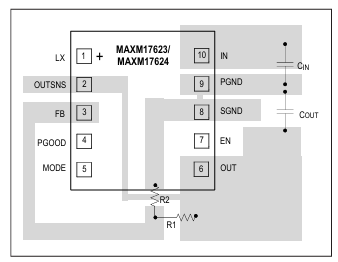

MAXM17623/MAXM17624 ?Module降压电源模块

　　这些电源模块通过集成多个组件，大大降低了设计的复杂度和制造风险，提供了真正的即插即用电源方案，有助于缩短产品上市时间。在稳态工作时，它们采用峰值电流模式控制方法，并提供1ms的固定软启动时间以降低输入浪涌电流。用户可以选择在轻载时使用PWM或PFM模式。MAXM17623的工作频率为2MHz，提供0.8V至1.5V的输出电压，而MAXM17624的工作频率为4MHz，提供1.5V至3.3V的输出电压。

　　MAXM17623和MAXM17624模块采用薄型、小尺寸的10引脚uSLIC?封装，尺寸为2.6mm x 2.1mm x 1.3mm。它们适用于多种应用，包括电池供电应用、分布式供电系统、工业传感器和过程控制、负载点电源以及标准5V电源。

　　这些模块的特性包括易于使用、2.9V至5.5V的输入范围、0.8V至3.3V的可调节输出、±1%的反馈电压精度、高达1A的输出电流、2MHz或4MHz的固定工作频率、100%占空比、内部补偿、全陶瓷电容设计、高效能、可选的PWM或PFM工作模式、低至0.1μA的关断电流、灵活的设计、内部软启动和预偏置启动、漏极开路电源就绪输出(PGOOD引脚)、过温保护、-40°C至+125°C的工作环境温度/-40°C至+150°C的结温以及符合跌落、冲击和振动标准的坚固耐用性。

型号：

   PART   NUMBERTEMP   RANGEPIN-PACKAGEVouT(V)
MAXM17623AMB+40℃ to +125℃10-pin 2.6mm x2.1mm x1.3mm uSLIC package0.8 to 1.5
   MAXM17623AMB+T40℃ to +125℃10-pin 2.6mm x2.1mm x1.3mm uSLIC package0.8 to 1.5
MAXM17624AMB+-40℃ to+125℃10-pin 2.6mmx2.1mm x1.3mm uSLIC package1.5 to 3.3
   MAXM17624AMB+T40℃ to +125℃10-pin 2.6mmx2.1mm x1.3mm uSLIC package1.5 to 3.3

相关推荐：

Maxim美信?Module降压稳压器

更多MAXIM美信品牌产品信息可咨询cq9电子官网入口创展。
