Norsat 3200N-BPF-1 C波段PLL抗5G干扰LNB

发布时间：2025-07-25 08:32:40     浏览：1389

　　3000-BPF系列C波段PLL低噪声放大器(LNB)是Norsat公司推出的卫星通信设备，主要用于接收卫星信号并抑制5G干扰。

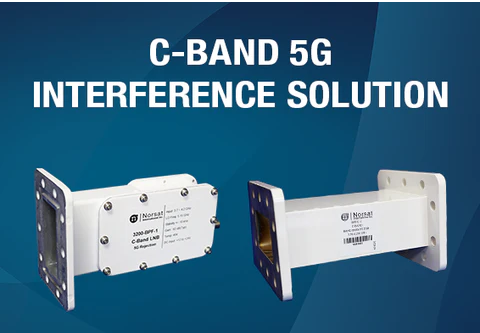

Norsat 3200N-BPF-1 C波段PLL抗5G干扰LNB

　　产品特性

　　电源：+12V至+24V DC，最大电流400 mA。

　　噪声温度：典型值37K，最大60K。

　　相位噪声：1kHz处-80dBc/Hz，10kHz处-85dBc/Hz，100kHz处-95dBc/Hz。

　　增益：典型60dB，范围55dB至70dB，增益平坦度≤6dB。

　　输出功率：最小+9dBm。

　　干扰抑制：输入信号-25dBm时无性能下降。

　　频率选项



Option 1Option 2Option 3Option 4Option 5Option 6Option 7Option 8
Frequency Band (GHz)3.70-4.203.625-4.203.754-4.203.80-4.203.90-4.204.00-4.204.10-4.203.82-4.20
L.O.Frequency  (GHz)5.155.155.155.155.155.155.155.15
IF Frequency(MHz)950-1450950-1525950-1396950-1350950-1250950-1150950-1050950-1330
Rejection Range<3.6 GHz and<3.525 GHz and<3.654 GHz and<3.7 GHz and<3.8GHz and<3.9 GHz and<4.0 GHz and<3.72 GHz and
>4.8 GHz>4.8GHz>4.8 GHz>4.8 GHz>4.8 GHz>4.8 GHz>4.8 GHz>4.8 GHz


　　物理参数

　　尺寸：159 mm × 98.5 mm × 70 mm。

　　重量：500 g。

　　温度范围：工作温度-40°C至+60°C，存储温度-50°C至+70°C。

　　连接器：输入端为CPR229G波导槽型防水连接器，输出端为F型(75Ω)和N型(50Ω)连接器。

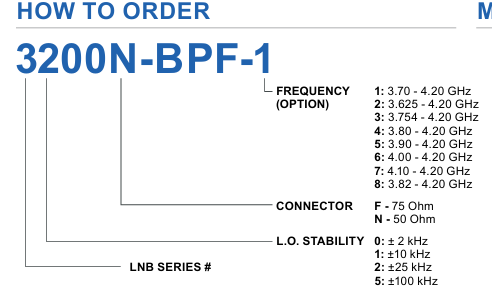

订购指南：

Norsat 3200N-BPF-1订购指南

Norsat公司是通信解决方案的提供商，公司的产品线包括微波组件、便携式卫星系统、海上解决方案、远程网络解决方案以及设备融资，Norsat的产品和解决方案广泛应用于政府、军队、交通、资源和海洋产业等多个领域。深圳市cq9电子官网入口创展科技有限公司，优势代理销售Norsat产品，欢迎咨询。
