CX1HT/CX4HT/CX9HT高温晶振Statek

CX1HT/CX4HT/CX9HT高温晶振Statek

发布时间：2024-08-01 09:19:58 浏览：2102

　　STATEK公司的CX1HT、CX4HT和CX9HT高温晶体是为极端高温环境下的设备设计的晶体振荡器。这些晶体能够在高达225摄氏度的温度下稳定工作，适用于工业设备、地下钻孔工具和旋转轴传感器等多种应用。

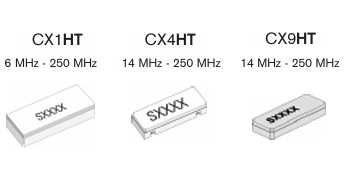

CX1HT/CX4HT/CX9HT高温晶振Statek

	Freoueng Bange	Motional Resistance R1@25°C	Molonal Capachance C1025°C	ShuntCapacitance C0025*C	Quality Faclon 0@25°℃	Load Capacitance CL Load	Drive Level
CX1HT	6MHz-250 MHz	30Ω@10 MHz 25Ω@32 MHz	5.5fF@10 MHz 6.2 fF@32 MHz	2.2 pF ①10 MHz 2.3 pF O32 MHz	100K@10MHz 30K@32 MHz	10 pF	500 pW MAX.forf<50 MHz 200 μW MAX.forf>50 MHz
CX4HT	14 MHz- 250 MHz	75Ω@16 MHz 30Ω@32 MHz	1.5 fF@16 MHz 2.5 fF@32 MHz	0.9 pF @16 MHz 1.1 pF@32 MHz	90K@16 MHz 70K@32 MHz	10 pF	200 μW MAX.forf<50 MHz 100 pW MAX.forf>50 MHz
CX9HT	14 MHz- 250 MHz	30Ω@25 MHz 30Ω@49 MHz	1.8 fF@25 MHz 2.1 fF@49 MHz	1.0pF 025 MHz 1.0 pF@49 MHz	120K@25 MHz 60K@49 MHz	10pF	200 μW MAX.forf<50 MHz 100 μW MAX.for f>50 MHz

　　主要特性：

　　- 高温操作能力：这些晶体在225°C的高温环境下保持稳定性能。

　　- 高抗冲击性：设计坚固，能抵抗高冲击负荷。

　　- 气密性陶瓷封装：确保在极端条件下的性能稳定性。

　　规格与性能：

　　- 频率范围：

　　- CX1HT: 6 MHz至250 MHz

　　- CX4HT和CX9HT: 14 MHz至250 MHz

　　- 预期寿命：在200°C下超过1000小时。

　　- 校准公差：1±100ppm，或更严格，根据需要。

　　- 工作温度范围：-55°C至+225°C。

　　- 频率-温度稳定性：

　　- 125 ppm，适用于-55°C至+150°C

　　- 150 ppm，适用于-55°C至+175°C

　　- 175 ppm，适用于-55°C至+200°C

　　- 250 ppm，适用于-55°C至+225°C

　　- 200 ppm，适用于+25°C至+200°C

　　- 300 ppm，适用于+25°C至+225°C

　　- 陈化：第一年25°C下5ppm。

　　- 冲击生存能力：

　　- CX1HT: 1000克，1毫秒，1/2sin

　　- CX4HT和CX9HT: 5000 g, 0.3 ms, 1/2sin

　　- 振动生存能力：20克有效值，10-2000赫兹。

　　- 储存温度：-55°C至125°C。

　　- 最高工艺温度：260°C，持续20秒。

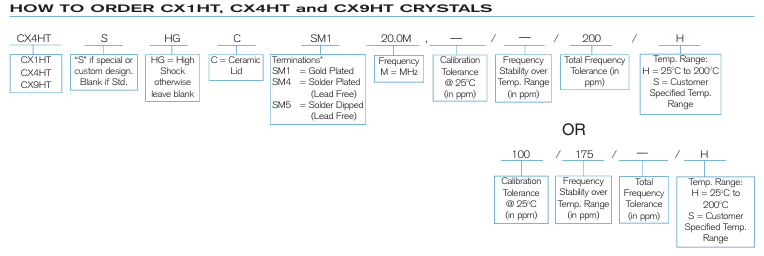

订购指南：

CX1HT/CX4HT/CX9HT高温晶振Statek订购指南
