MYMGK00510ERSR非隔离式DC-DC电源模块Murata村田

发布时间：2024-08-01 09:23:03 浏览：993

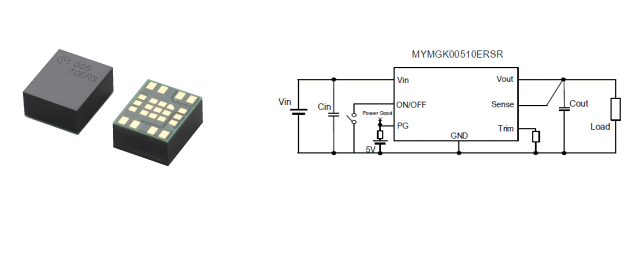

　　MYMGK00510ERSR是一款由Murata(村田)制造的微型单极点非隔离式DC-DC电源模块，专为嵌入式应用设计。该模块采用MonoBK型非隔离式Point-of-Load (PoL) DC-DC电源转换器设计，适用于FPGA、CPU、数据通信、电信以及分布式总线架构(DBA)等嵌入式应用。

PART NUMBER

0UTPUT

NPUT

E?deno
%

ONOFF

PACKAGE

Vout
M

out
A]

Power
M

RN vp
(%ofVout

RepUaton (P

Vatp
M

Bang
M

in no load
mA]

in full load
A]

mm]

Line[]

Load [陶

MYMGK00510ERSR

0.7-5.0
5.0Vtyp)

0.4

±1.0

8-15

3.8

Yes
(Positve)

9.0x7.5x5.0

MYMGK00510ERSRD

0.7-5.0
(5.0tp)

±1.0

8-15

3.8

Yes
(Positve)

9.0x7.5x5.0

　　产品特性：

　　尺寸：小型封装，尺寸为9.0 x 7.5 x 5.0 mm。

　　输出电压范围：可设置，从0.7V到5.0V。

　　输入电压： 8.0V至15.0V。

　　最大输出电流：高达10A。

　　转换效率：高达96.4%。

　　拓扑结构：基于固定频率的同步整流开关转换器拓扑结构，提供快速负载响应。

　　控制功能：具有上电/断电控制(正逻辑)和电源良好(PG)信号输出。

　　保护功能：包括欠压锁定(UVLO)、输出短路保护和过流保护。

　　封装与性能：

　　封装：超小型表面贴装封装。

　　热性能：出色的热降额性能。

　　工作温度： -40℃至85℃。

　　开关频率： 300kHz。

　　效率： 92.6%。

　　线性调整率： -1% to 1%。

　　负载调整率： -1% to 1%。

注：Murata村田DC/DC电源模块型号产品可用Cyntec电源模块进行替代，具体替代方案可咨询cq9电子官网入口创展。
